Приложение: Электроснабжение ЭС/ЭМ



Решение для автоматизации создания проектной и рабочей документации для силового оборудования (ЭМ), внутреннего электрического освещения (ЭО) и электроснабжения (ЭС) проектируемых объектов.

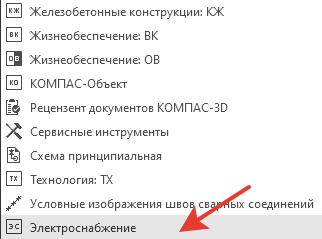

Рис. 42 – Интерфейс и панель инструментов приложения ЭС



Инженер, занимающийся проектированием раздела электроснабжения, может:

- размещать светотехническое и электрическое оборудование как в автоматическом, так и в ручном режиме;

- подключать оборудование к распределительным устройствам как индивидуально, так и группами;

- создавать электротехническую модель, включающую данные об установленном оборудовании и структуру силовых и контрольных кабельных связей;

- прокладывать трассы и определять кабельные конструкции;

- автоматически выполнять светотехнические и электротехнические расчёты;

- автоматически формировать однолинейную схему электрическую принципиальную;

- выполнять маркировку объектов, входящих в электротехническую модель;

- автоматически генерировать спецификации, журналы, ведомости и отчёты.




Рис. 43 – План размещения приборов ЭС, участков трассы



В приложении реализованы автоматические расчёты.

Светотехнические:

- определение уровня освещенности по методу коэффициента использования;

- расчёт освещённости с использованием точечного метода.

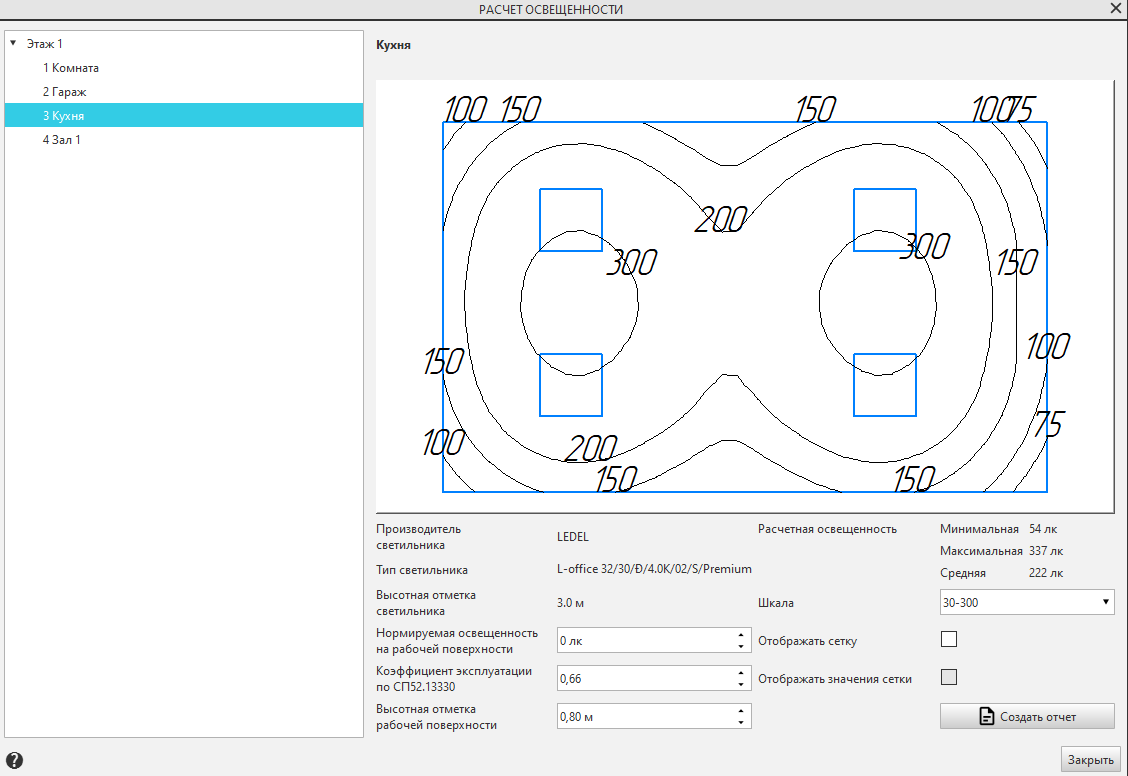

Рис. 44 – Расчет освещенности точечным методом

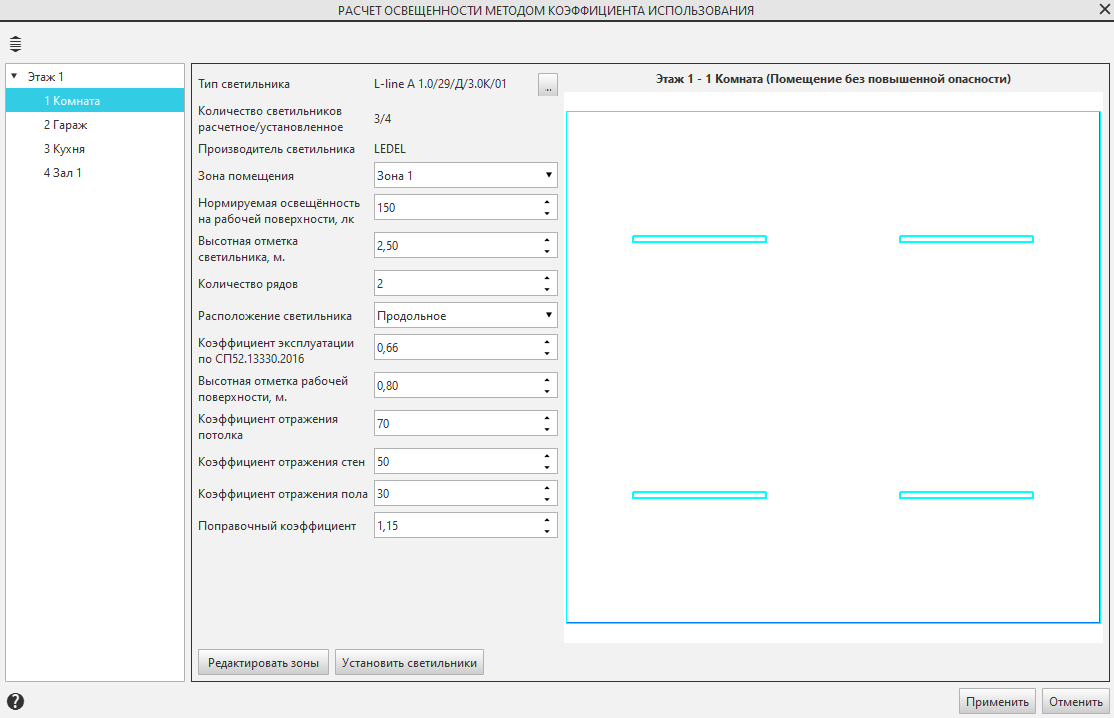

Рис. 45 – Расчет освещенности методом коэффициента использования (Ки)



Электротехнические:

Расчеты выполняются для групповых сетей, одиночных подключений, цепных соединений распредустройств:

- мощность (установленная, расчетная и мощность в нормальном режиме);

- расчетный ток (расчетный, пусковой и в нормальном режиме);

- разность загрузок фаз (расчетная и в нормальном режиме);

- токи утечки;

- падение напряжения;

- количество жил в кабеле;

- токи короткого замыкания (ГОСТ 28249—93): однофазный (минимальный и максимальный), двухфазный (минимальный и максимальный), трехфазный (минимальный и максимальный), ударные замыкания.

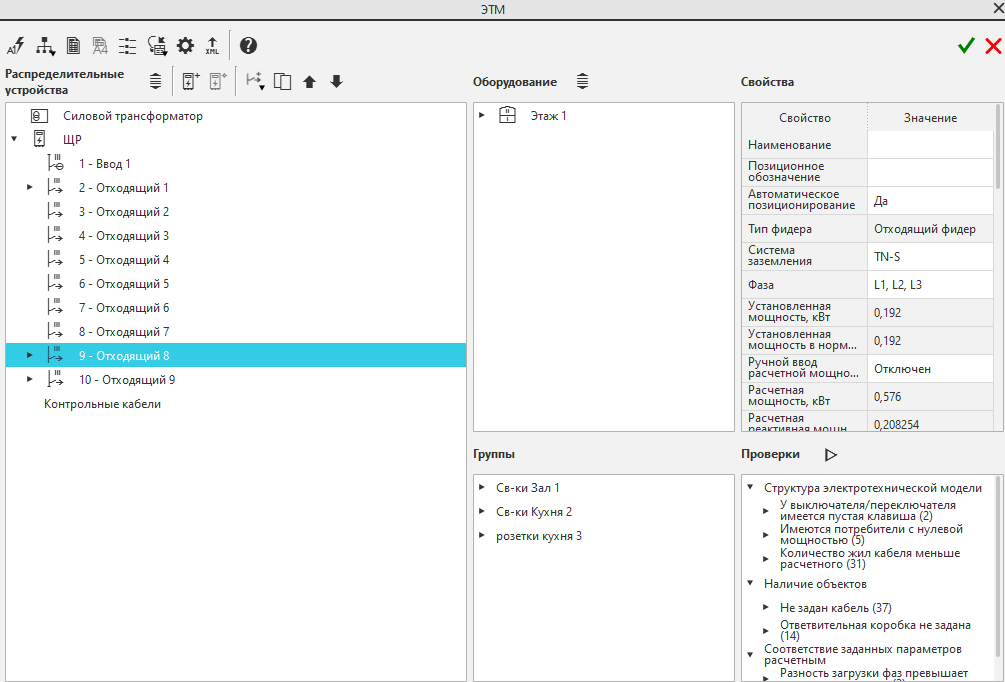

Рис. 46 – Электротехническая модель (ЭТМ). Основная информация по проекту



ЭТМ - Ядро приложения для компоновки единой электрической сети, автоматического формирования схемы электрической принципиальной однолинейной и выходной документации.

Трассировка:

Прокладка кабельных трасс осуществляется по архитектурной основе плана. При создании трассы задаётся тип линии, соответствующий способу прокладки кабеля: общее изображение проводки, проводка в трубе, гофре, лотке и других вариантах — что отображается в 3D-модели. Для вертикальных участков указываются высотные отметки и условные обозначения перехода трассы на другой уровень или этаж.

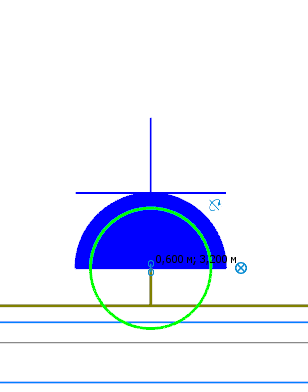

Рис. 47 – Высотная отметка до элемента и опуск трассы



При выполнении трассировки и прокладки кабелей приложение автоматически формирует ответвительные коробки.

Длина кабеля рассчитывается системой автоматически, а также создаётся кабельный журнал.

Доступна автоматическая маркировка трассы с указанием её состава и высотных отметок.

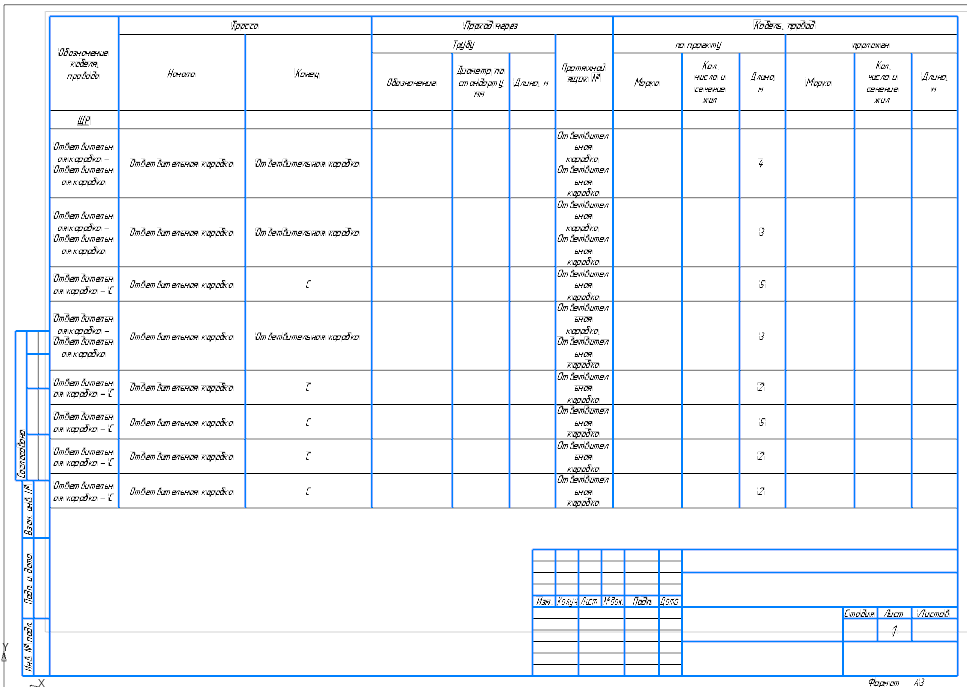

Рис. 48 – Формирование кабельного журнала из окна ЭТМ



Кабельные конструкции:

В состав решения включен конструктор кабельных трасс, позволяющий формировать сечения кабельных трасс с автоматическим определением взаимного расположения кабельных конструкций. Доступен просмотр в режиме реального времени 3D-представления кабельных трасс, потребителей и помещений.

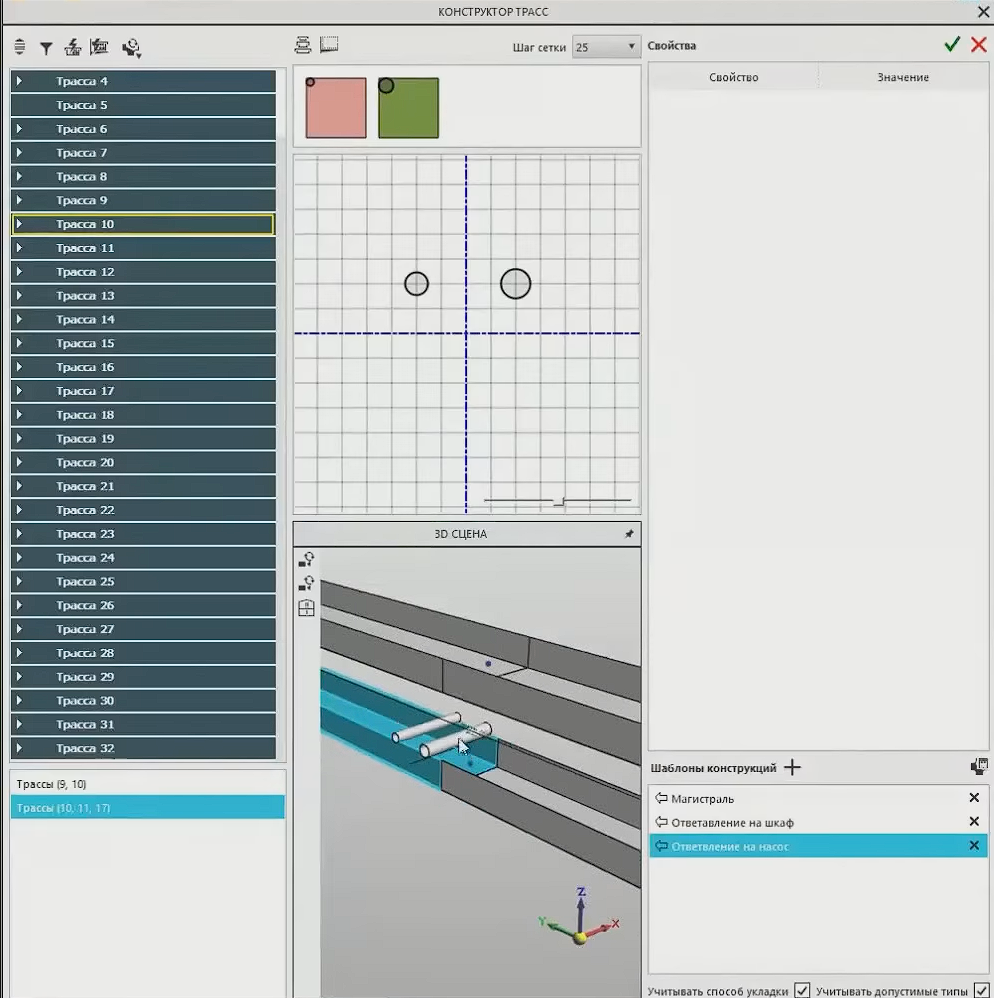

Рис. 49 – Диалоговое окно «конструктор трасс»

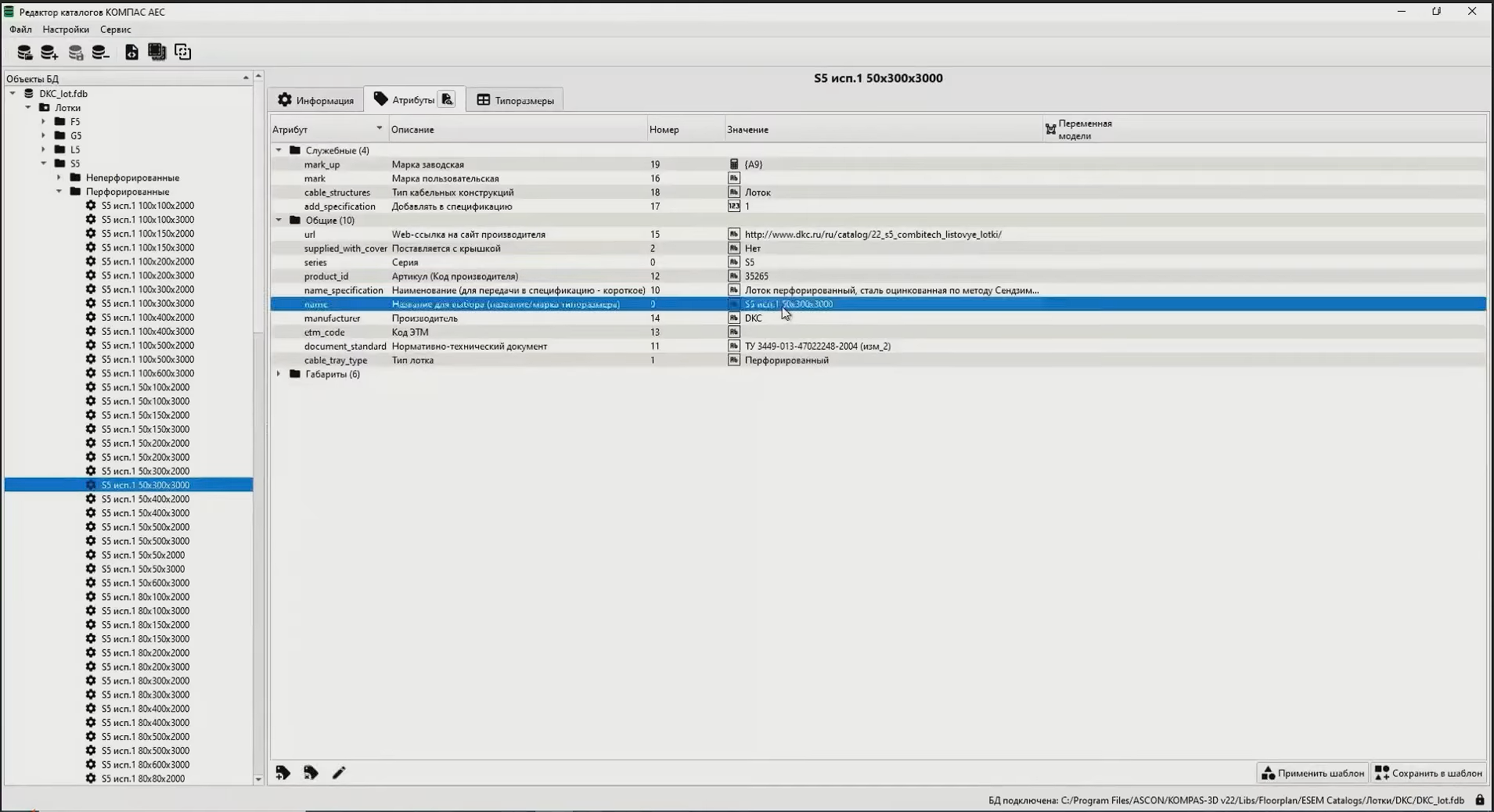

Рис. 50 – Диалоговое окно «Редактор каталогов Компас-3Д»



Проверки:

В режиме реального времени система автоматически производит проверку структуры ЭТМ на наличие объектов и соответствие заданных и номинальных параметров расчетным. Осуществляется более 35 проверок. Допустимые значения указываются в настройках ЭТМ.

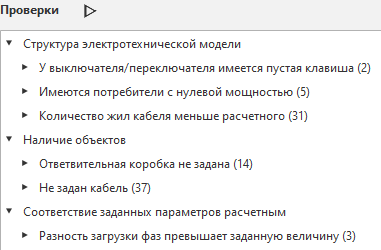

Рис. 51 – Диалоговое окно «ЭТМ», раздел «Проверки», выявленные ошибки



3D-модель:

Для построения трёхмерных моделей приложение использует технологию MinD (Model in Drawing), которая автоматически преобразует 2D-чертежи в объёмные объекты. Модель формируется непосредственно в чертеже, и её можно редактировать на любом этапе проектирования. Обеспечена интеграция между различными строительными приложениями и каталогами, что позволяет организовать совместную работу над проектом со смежными специалистами.

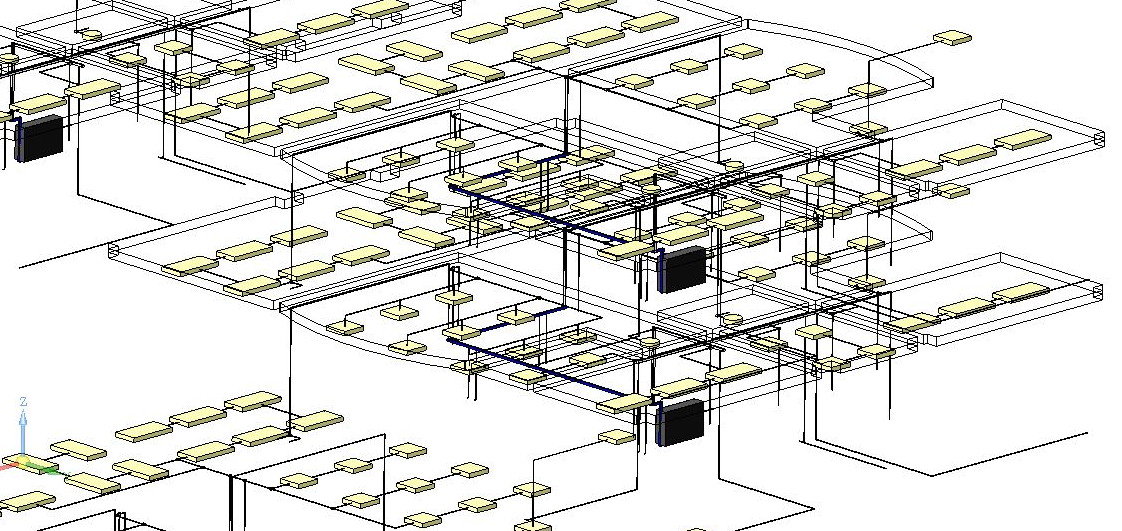

Рис. 52 – Создание 3Д-модели



Проектная документация:

- планы расположения оборудования и прокладки кабельных трасс;

- схема электрическая принципиальная однолинейная;

- спецификация оборудования, изделий и материалов (общая и на этаж);

- ведомость осветительного оборудования;

- кабельный журнал в соответствии с ГОСТ 21.613—2014 (по форме 6);

- кабельный журнал для прокладки методом трасс в соответствии с ГОСТ 21.613—2014 (по форме 7);

- кабельный журнал для сети освещения по ГОСТ 21.607—2014 (по форме 4)/ГОСТ 21.608—2014 (по форме 6);

- отчет «Расчет электротехнических нагрузок» по РТМ 36.18.32.4-92.

Базы данных оборудования:

Приложение поставляется с каталогами элементов электрического оборудования. Каждый элемент в базе данных оборудования является параметрическим и содержит всю необходимую информацию, начиная с наименования и заканчивая 3D-моделью. Базы данных оборудования открыты для редактирования и пополнения, также есть возможность подключать IES-файлы базы данных светильников.

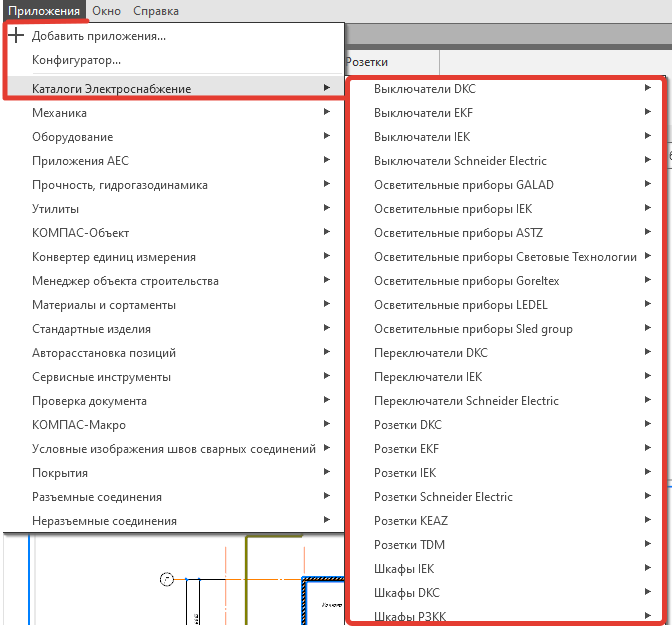

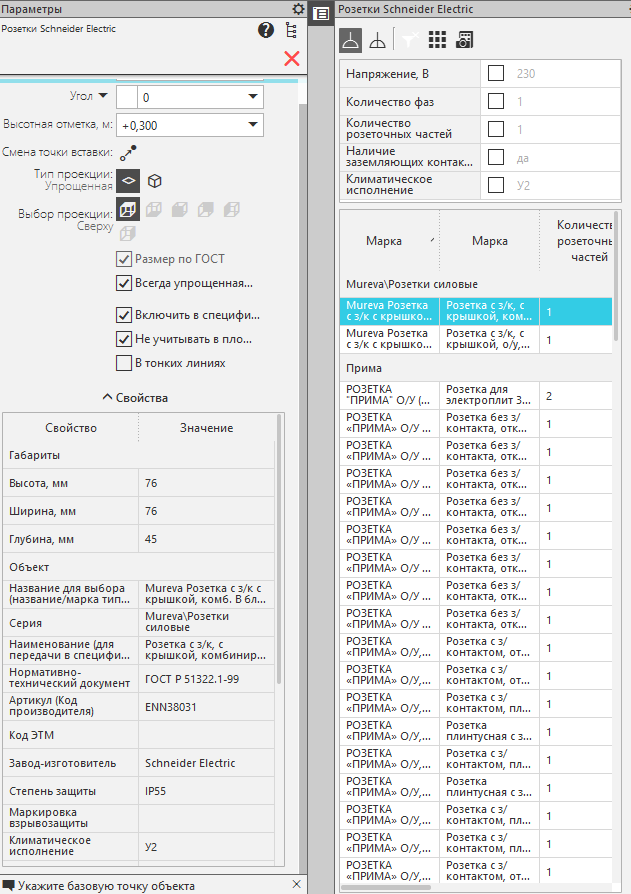

Рис. 53 – Перечень баз данных от разных производителей



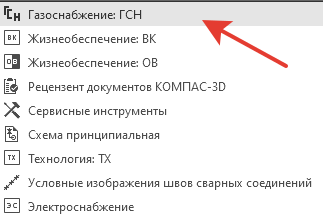

Приложение: Газоснабжение ГСН



Система предназначена для автоматизации процесса подготовки и выпуска рабочей документации для прокладки газопроводов. Выпуск чертежей осуществляется в соответствии с требованиями ГОСТ 21.610-85 «Газоснабжение. Наружные газопроводы».





Рис.54 – Интерфейс и функциональная панель инструментов ГСН



Система обеспечивает следующие функции:

- Создание плана газопровода с указанием пикетов;

- Автоматическую прокладку линий профиля и развернутого плана;

- Автоматическое добавление дополнительных элементов на плане и профиле;

- Расчёт и заполнение данных в соответствии с формами ГОСТ 21.610-85;

- Формирование листов с изображением плана и профиля газопровода;

- Корректировку трассы газопровода на плане;

- Автоматическую генерацию проектной документации.

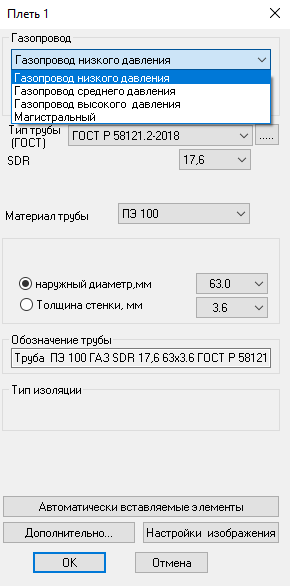

Рис.55 – Создание участка трассы. Выбор параметров газопровода




Рис.56 – Трассировка газопровода с автоматическим вводом пикетов

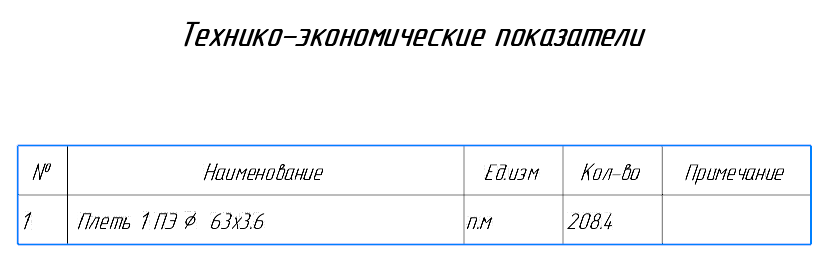

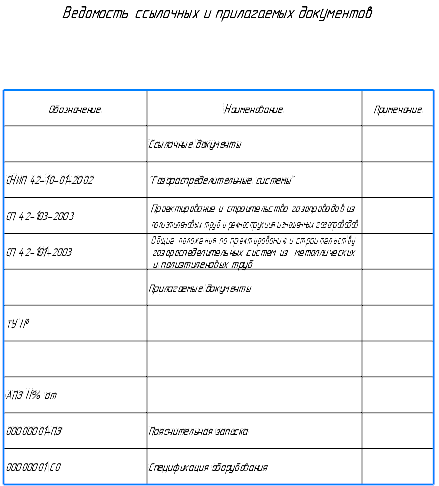

В результате работы системы создаются следующие проектные документы: чертежи планов и профилей газопроводов, типовые чертежи дополнительных элементов, спецификация оборудования, лист с общими данными и информация для составления сметы.







Рис.57 – Создание выходной документации

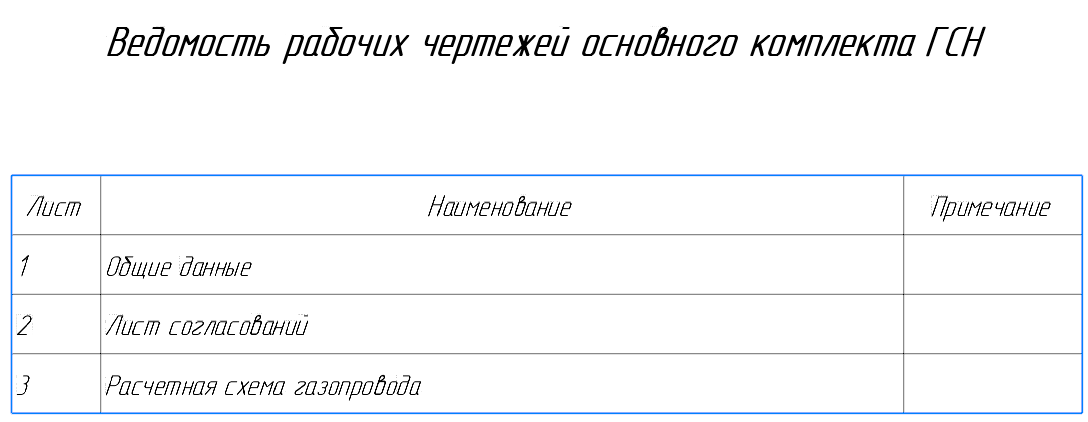

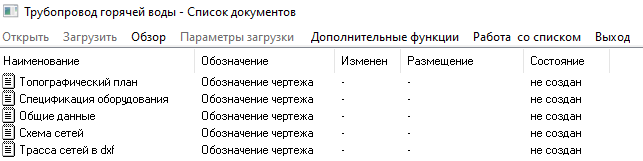

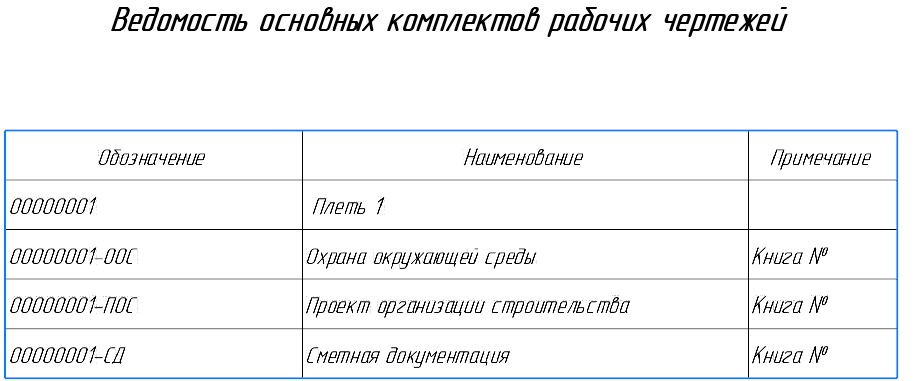

Рис.58 – Диалоговое окно размещение всех документов приложения



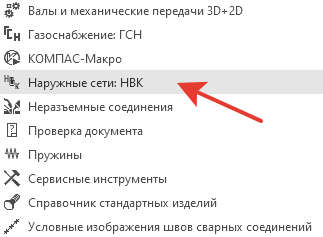

Приложение: Наружные сети НВК



Предназначено для решения задач автоматизации подготовки и выпуска рабочей документации для прокладки трубопроводов наружных сетей водоснабжения и канализации.

Приложение «Наружные сети НВК» автоматизирует значительную часть рутинных задач проектировщика, экономя время и позволяя сосредоточиться на творческом процессе. Оно даёт возможность создавать на чертеже полнофункциональные объекты с заданными параметрами, поведением и возможностью быстрого редактирования. Выпуск чертежей осуществляется в соответствии с требованиями ГОСТ 21.604-82 «Водоснабжение и канализация. Наружные сети».

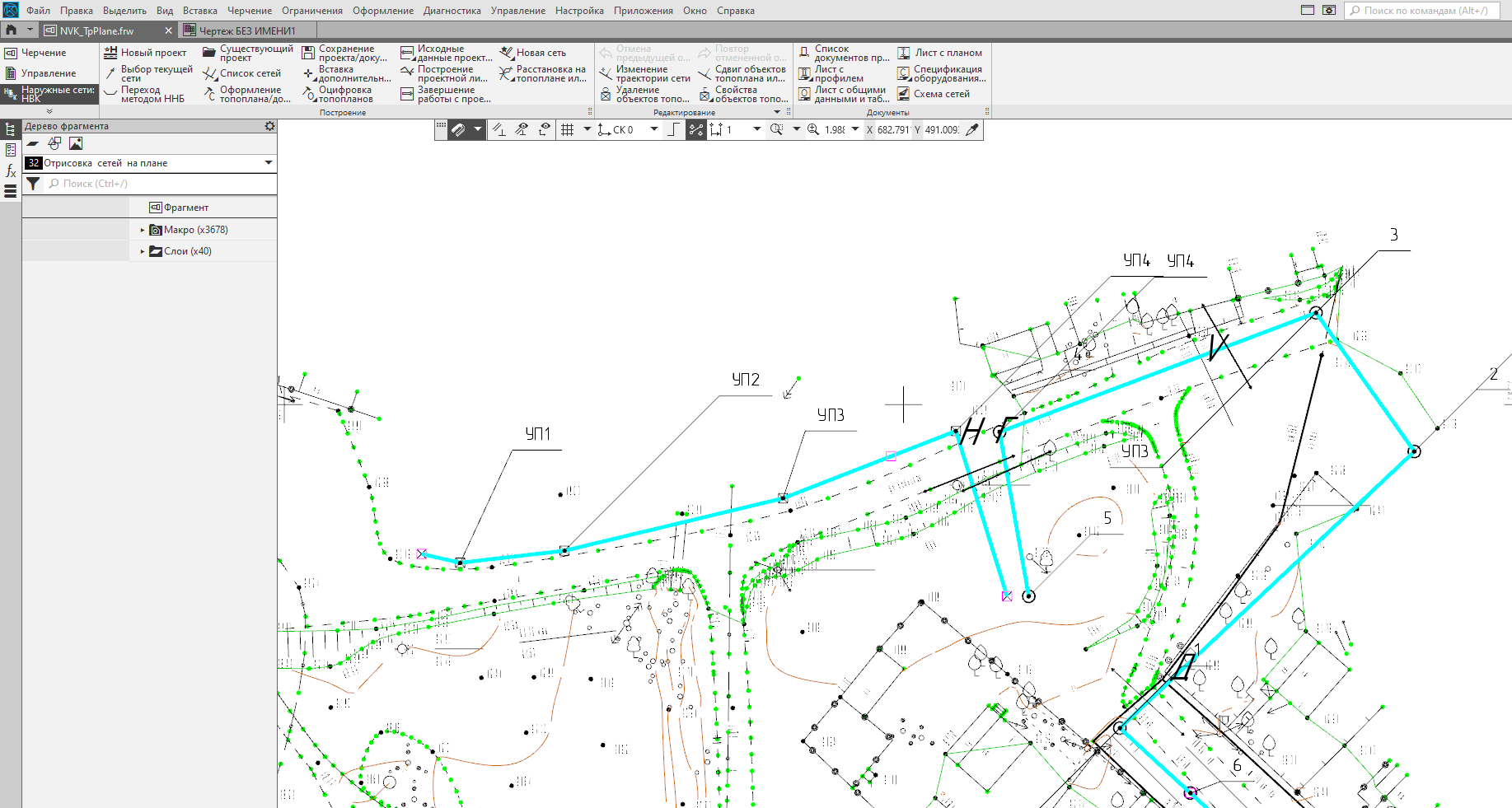

Рис.59 – Интерфейс приложения НВК



При работе с приложением Наружные сети НВК проектировщик:

- сокращает время проектирования;

- повышает качество проектирования;

- автоматизирует генерацию выходной документации;

- стандартизирует выпуск готовых чертежей.




Рис.60 – Размещение участков трасс водоснабжения

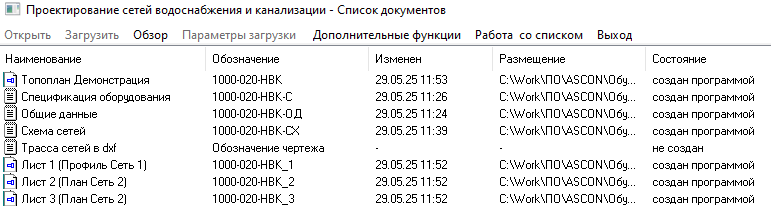

Рис.61 – Диалоговое окно формирования выходной документации



Основные этапы проектирования:

- Оцифровка векторного топографического плана;

- Создание проекта трубопровода: построение трассы, задание параметров труб и дополнительных элементов;

- Формирование чертежа с планом трубопровода;

- Создание чертежа профиля трубопровода;

- Составление ведомости координат поворотов и колодцев;

- Генерация спецификации оборудования, листа общих данных и информации для сметного расчета.

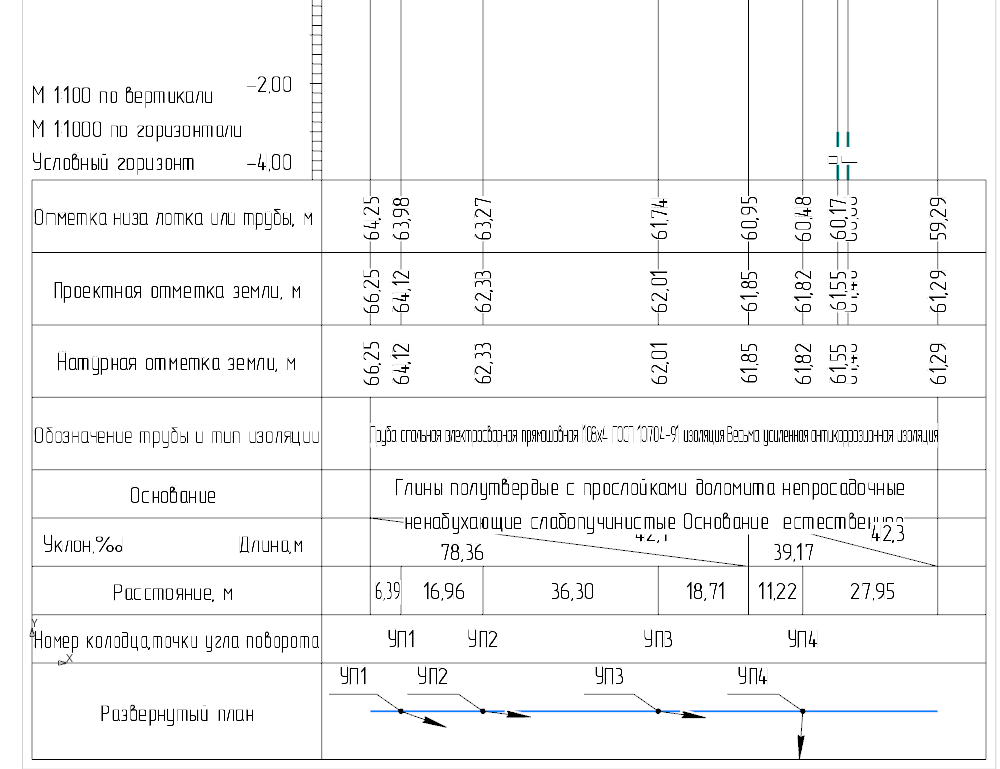

Рис.62 – Профиль прокладки трассы

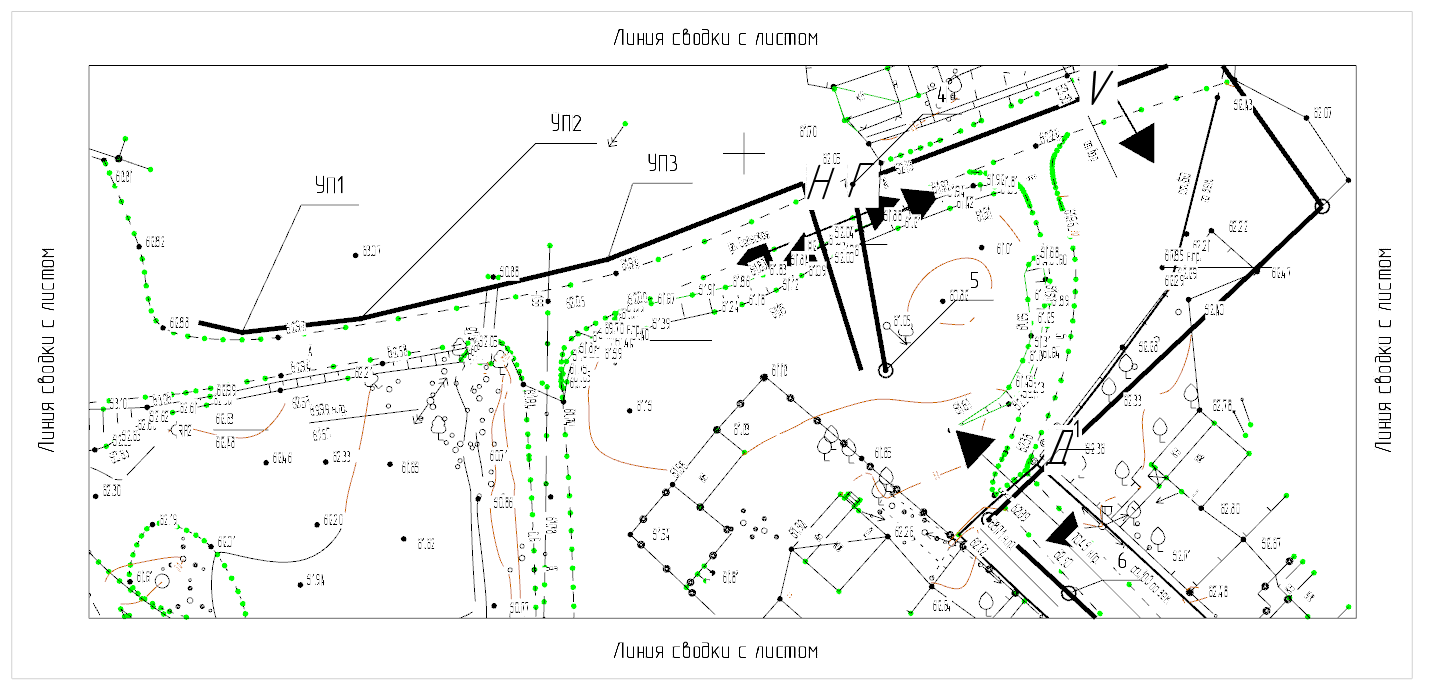

Рис.63 – План местности с возможностью стыковки по сторонам

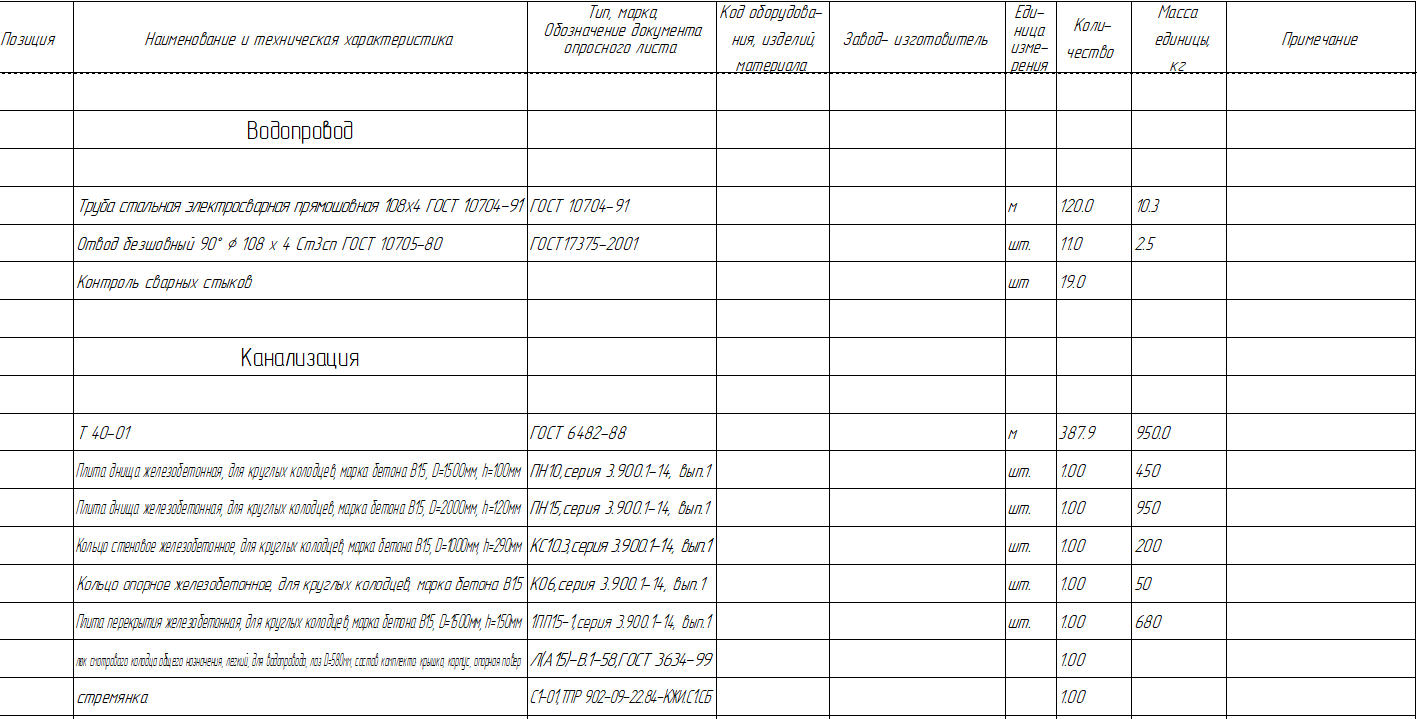

Рис.64 – Спецификация оборудования и материалов НВК



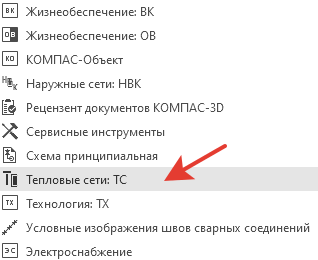

Приложение: Тепловые сети ТС



Приложение значительно автоматизирует рутинные задачи проектировщика, экономя его время и позволяя уделять больше внимания творческим аспектам работы. Оно предоставляет возможность создавать на чертеже полнофункциональные объекты с заданными параметрами, поведением и возможностью быстрого редактирования. Выпуск чертежей осуществляется в соответствии с требованиями ГОСТ 21.705-2016 «СПДС. Правила выполнения рабочей документации тепловых сетей».





Рис.65 – Интерфейс и панель инструментов приложения ТС



Основные этапы проектирования:

- Оцифровка топографического плана в векторном формате;

- Создание проекта тепловой сети: построение трассы, задание параметров труб и дополнительных элементов;

- Формирование чертежей плана и профиля трубопровода;

- Составление спецификации оборудования, листа общих данных и информации для сметного расчета;

- Оформление всей проектной документации в соответствии с установленными нормами.

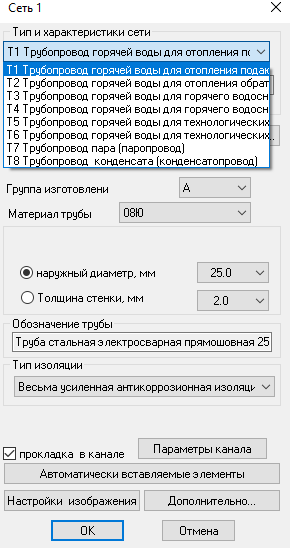

Рис.66 – Диалоговое окно «Создание новой сети» с выбором параметров

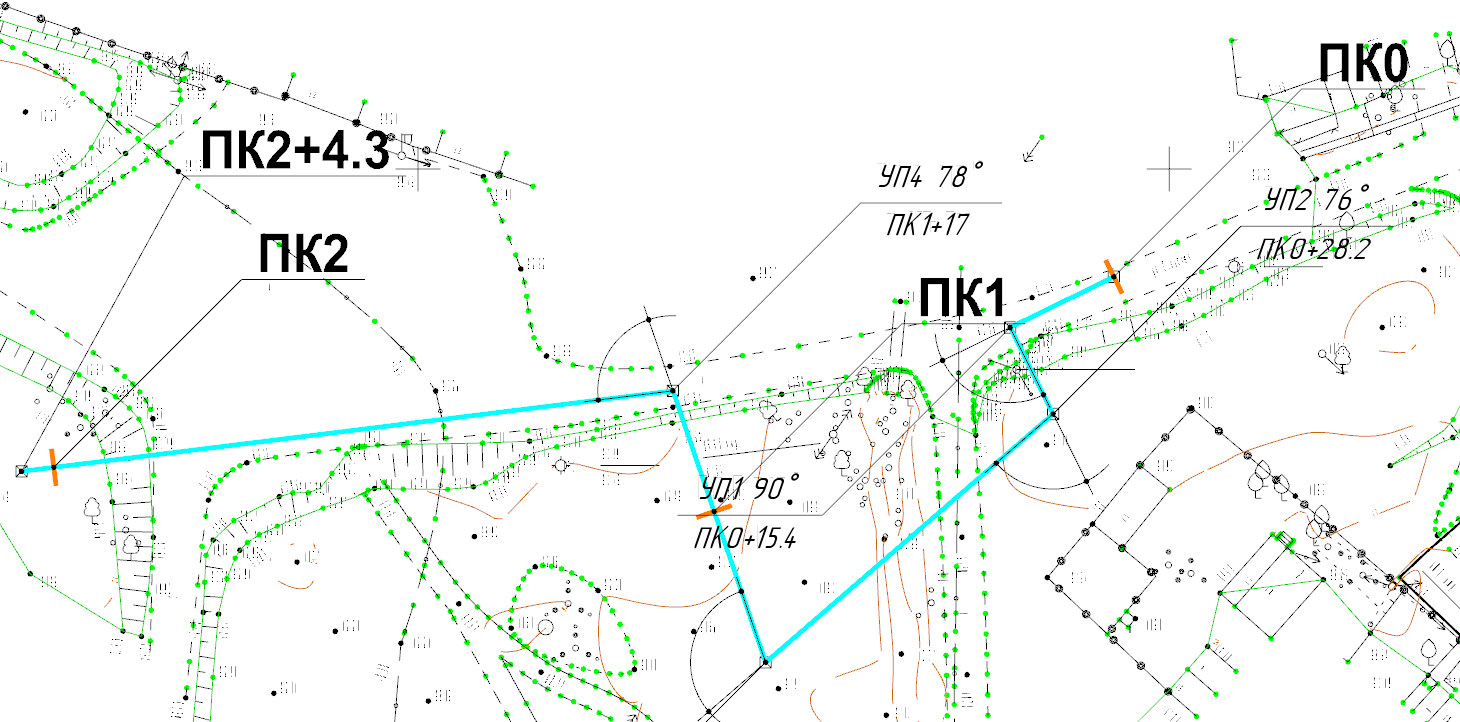

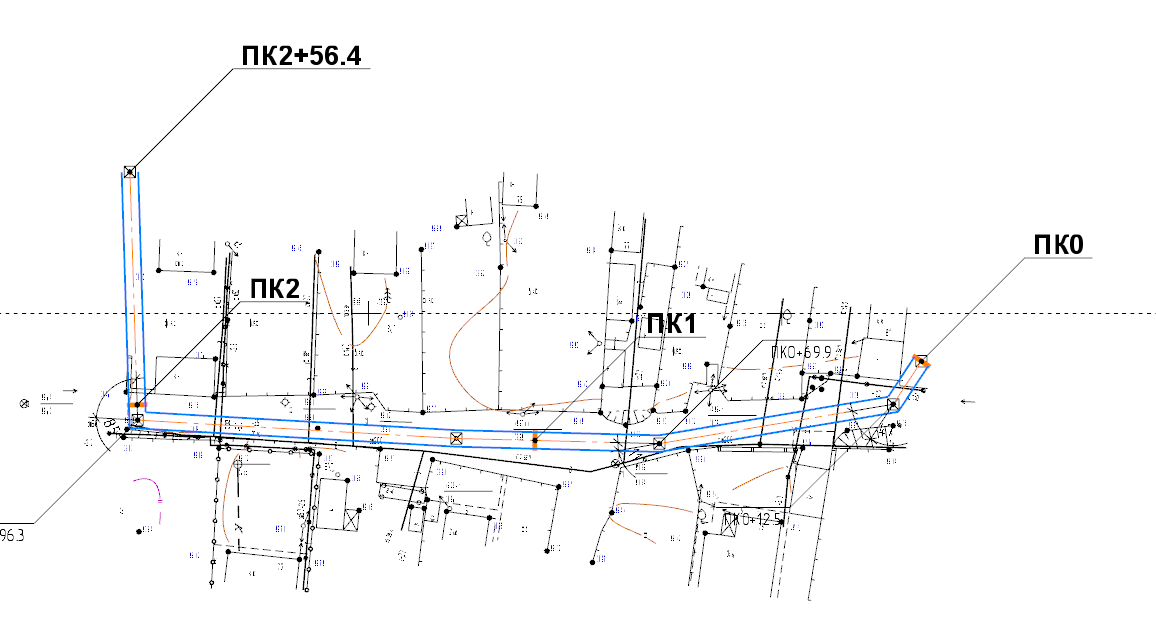

Рис.67 – План размещения системы ТС с автоматическим указанием пикетов



Возможности приложения:

- При проектировании плана тепловых сетей инженер может размещать элементы (трубопроводные узлы, опуски, компенсаторы и др.) из каталога, задавать пикеты, углы поворота, длины участков между элементами, положение секущих плоскостей для поперечных разрезов, а также наносить существующие инженерные коммуникации и дороги.

- Продольные профили сетей создаются с автоматической прорисовкой линии земли и указанием пересекаемых коммуникаций и дорог. Заполняются данные в соответствии с формами 2 и 3 по ГОСТ 21.705-2016.

- Листы с планом тепловых сетей формируются автоматически.

- При построении схем тепловых сетей информация переносится из плана автоматически, что обеспечивает согласованность данных и сокращает время на ручной ввод.




Рис.68 – Диалоговое окно формирования выходной документации ТС

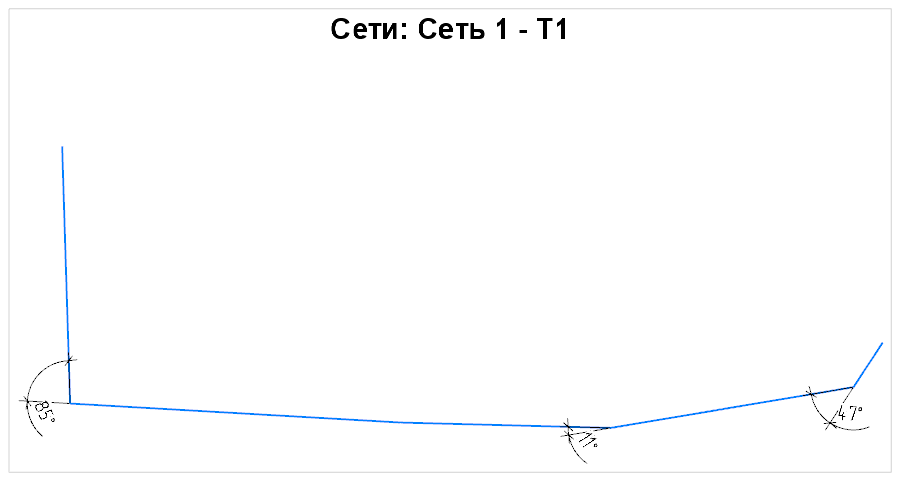

Рис.69 – Создание полного участка сети ТС с углами поворота

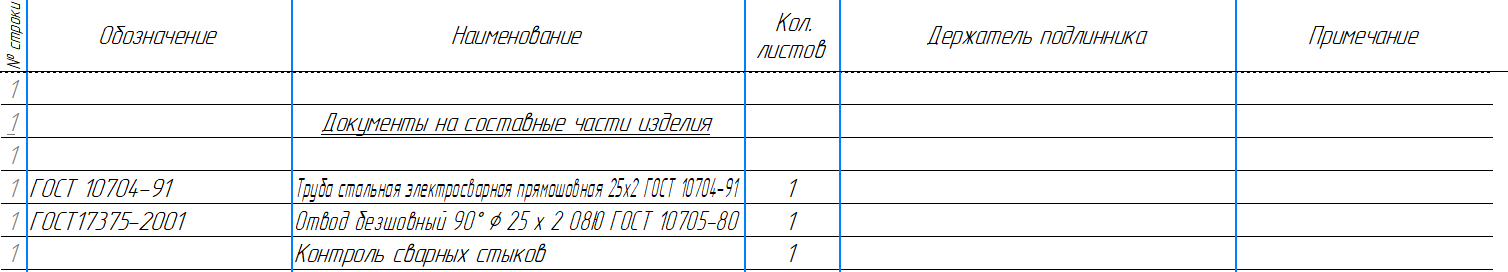

Рис.70 – Формирование спецификации изделий сетей ТС

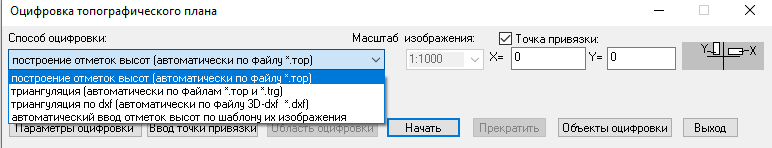

Рис.71 – Диалоговое окно выбора способа оцифровки топографического плана



Приложение: Система защиты документов



И последнее приложение, которое мы рассмотрим, посвящено несанкционированному доступу к электронным документам (чертежам, спецификациям, трехмерным моделям и т.д.), разработанным в системе КОМПАС-3D.

Принципы обеспечения безопасности:

Механизм защиты основан на кодировании файлов. Пользователь задаёт код при настройке системы перед её запуском, а информация о нём сохраняется в аппаратном ключе защиты КОМПАС. В настройках системы можно задать параметры, такие как разрешение или запрет на снятие защиты с файлов, экспорт данных и печать. Код защиты и настройки системы можно изменить в любое время. Для смены кода или внесения других изменений требуется ввести текущий код, хранящийся в ключе. Таким образом, конфиденциальность данных обеспечивается за счёт секретности кода и контроля доступа к аппаратному ключу.

Работа пользователя в КОМПАС-3D с установленной Системой безопасности практически не отличается от обычного режима. Однако, если включена опция «Защищать файлы», при сохранении документа он автоматически кодируется. Открыть такой файл можно только на рабочих местах, где установлена Система безопасности и где в ключе хранится тот же код, что и в защищённом файле.

Эти функции, в сочетании с внутренними организационными мерами, позволяют проектной организации эффективно защитить свою информацию от несанкционированного доступа, а также реализовать дифференцированный доступ к данным в зависимости от уровня секретности.



Заключение



В заключение данной статьи отметим, что для каждого приложения доступны дополнительные каталоги*, которые позволяют расширить его функциональные возможности. С их помощью вы сможете использовать расширенные базы данных от производителей, графические элементы других систем, например СКС, ОПС, а также создавать планы эвакуации и другие проектные решения.

Более подробно о возможностях каталогов мы расскажем в следующей статье. Если же у вас нет времени ждать — смело обращайтесь к нам по адресу support@mpi-corp.ru, и мы предоставим вам актуальную информацию. *Каталог — это решение, предназначенное для формирования графических, текстовых и табличных документов, необходимых при проектировании и разработке проектной документации по ГОСТ.
